高壓直流接觸器的工作原理與應用

作者：sm002 來源：本站發布日期： 2024-11-29 18:16:23

高壓直流接觸器（DC Contactor）是用于直流電路中的電氣開關設備，常見于各種高壓直流電氣系統中，如電力、鐵路運輸、電動汽車等領域。其主要作用是控制高壓直流電路的通斷，保證電路的安全和高效運行。本文將深入探討高壓直流接觸器的工作原理、結構特點及其在不同應用中的重要作用。

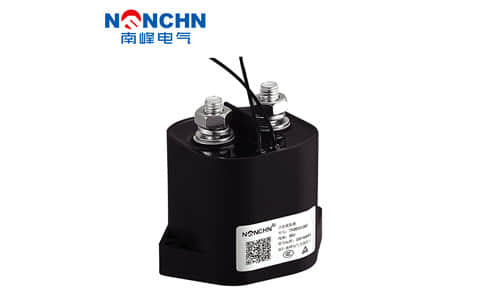

高壓直流接觸器

一、工作原理

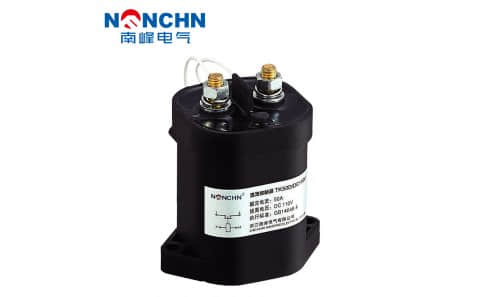

高壓直流接觸器

高壓直流接觸器的工作原理與交流接觸器相似，但由于直流電流的特點，設計上需要特別考慮如何有效地切斷電路。接觸器通過電磁力驅動觸點的閉合與斷開，以實現電流的接通與斷開。由于直流電流沒有交流電流的零交點，切斷時電弧容易持續，因此高壓直流接觸器的設計通常會包括滅弧裝置，以防止電弧損壞接觸器。

當控制電路通電時，線圈產生的磁場推動鐵心運動，帶動觸點閉合，從而實現電流通過。當控制電路斷電時，線圈不再產生磁場，觸點在彈簧的作用下斷開，電路被切斷。

二、結構特點

高壓直流接觸器的結構通常由線圈、鐵心、觸點和滅弧裝置等組成。與普通直流接觸器不同，高壓直流接觸器的設計要能夠承受更高的電壓和電流，因此其材料和構造更為精密。

線圈與鐵心：線圈與鐵心的設計決定了接觸器的響應速度和穩定性。在高壓直流電路中，線圈的功率需要精心計算，以確保電磁驅動的有效性。

觸點：觸點是接觸器中最關鍵的部分，通常采用耐磨損、耐高溫的合金材料。觸點的設計要確保在長時間使用中能夠保持良好的導電性能，減少電弧的產生。

滅弧裝置：高壓直流接觸器的滅弧裝置是防止觸點在斷開電路時產生長時間電弧的關鍵部件。滅弧裝置通過分隔電弧、加速電弧冷卻，防止電弧引起觸點損壞或火災等危險。

三、應用領域

高壓直流接觸器廣泛應用于多個行業，尤其是在需要高可靠性和安全性的場合。以下是其主要應用領域：

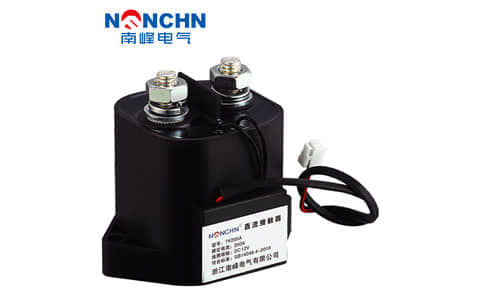

高壓直流接觸器
